Membuat Kabel Jaringan Sendiri

Berikut ini kita akan mempelajari bagaimana merakit sendiri kabel jaringan, yang mudah – mudahan bisa anda lakukan sendiri setelah mempelajari tutorial ini. Jadi, mungkin suatu saat nanti, jika anda membutuhkan kabel jaringan, anda bisa membuatnya sendiri.

Kenapa kita masih perlu mempelajari cara membuat kabel jaringan ini? Padahal teknologi nirkabel sudah nge-trend dikalangan masyarakat kita. Suatu hal itu tentu saja memiliki kelebihan dan kekurangan masing-masing. Teknologi nirkabel memiliki kemampuan terbatas dalam melakukan maksimum transfer, yaitu sekitar 54 Mbps. Sedangkan menggunakan kabel sekitar 100 Mbps. Nah tentu saja menggunakan kabel jauh lebih cepat daripada nirkabel.

Sebenarnya membuat kabel jaringan bukanlah suatu hal yang sulit. Pada kali ini sebagai project akhir pekan anda, kita akan mempelajari bagaimana cara membuatnya. Mudah-mudahan andapun bisa menjadi teknisi jaringan yang handal.

Persiapan yang harus dilakukan adalah menyiapkan semua bahan dan peralatan yang dibutuhkan. Yang kedua, kita harus tahu kabel tersebut digunakan untuk apa saja. Ketiga, kita harus mengetahui jenis-jenis kabel jaringan.

Kabel Jaringan terdiri atas 2 jenis yaitu Straight-through Cable dan Crossover Cable. Straight Cable digunakan untuk menghubungkan beberapa client dengan menggunakan bantuan hub ataupun switch. Sedangkan Crossover Cable, dapat digunakan untuk menghubungkan 2 unit client secara langsung (PC to PC), ataupun menghubungkan single computer dengan router, atau secara umum adalah menghubungkan 2 unit device yang berbeda.

Alat dan Bahan

Kita persiapkan bahan-bahan dan alat yang kita perlukan.

1.Crimping tool



alat ini memiliki multi fungsi, diantaranya bisa memotong kabel, membuka bungkus kabel (jacket) dan memasangkan kabel UTP pada RJ-45 connector.

2.RJ-45 connector



RJ merupakan singkatan dari (Registered Jack).Alat ini adalah konektor untuk sambungan koneksi LAN dan disebut dengan RJ-45

3.Kabel UTP



Kabel yang akan kita gunakan untuk membuat kabel jaringan dengan jenis UTP (Unshielded Twistet Pair).

4.UTP Tester



Alat di atas digunakan untuk mengetes apakah kabel yang sudah kita set baik secara cross maupun straight sudah benar atau tidak, terdapat 9 indicator lampu yang menandakan pemasangan sudah benar.

5.Straight dan Cross UTP



Mengacu pada standard EIA/TIA-568B maka urutan pemasangan kabel UTP Straight
Seperti gambar. Untuk kabel straight(standard) dua ujung kabel memiliki urutan yang
Sama. Biasanya kabel dengan urutan pemasangan straight ini digunakan untuk koneksi antara PC to Hub/Switch



Untuk pengurutan kabel cross cukup dengan menukarkan urutan kabel no.1 ke no.3 dan no.2 ke no.6 pada urutan straight, biasanya urutan in digunakan dari PC to PC

Mulai Merakit Kabel dan Mengujinya

untuk pembuatannya ikuti langkah2 berikut :

1.Buka pelindung kabel UTP hingga kita lihat 8 kabel-kabel kecil seperti gambar bawah ini



2.Susun urutan kabel-kabel itu sesuai dengan kebutuhan dan rapihkan

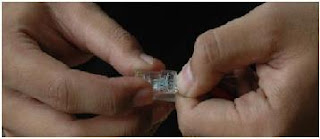

3.Setelah kabel di susun dan di rapihkan, kemudian masukan pada RJ-45 Connector



dan gunakan Crimping tool untuk memasangkannya



4.Buatlah pada ujung yang sama dan ikuti langkah-langkah awal tadi, setelah proses di atas maka penyusunan dan pemasangan RJ-45 pun jadi (dalam hal ini urutan straight) namun setelah selesai pemasangan jangan lupa untuk mengecek apakah pemasangan kita sudah benar atau tidak dengan menggunakan UTP tester



Sambungkan ujung-ujung kabel utp kedalam port yang sudah tersedia dalam UTP tester, kemudian nyalakan dan lihat lampu indikatornya, untuk susunan kabel straight, indikator yang menyala haruslah berurutan dan sama


catatan :
langkah-langkah diatas adalah membuat kabel straight, jika anda ingin membuat kabel crossover maka ujung kabel yang pertama mengikuti langkah-langkah diatas sedangkan ujung kabel kedua urutan pemasangan kabelnya cukup dengan menukarkan urutan kabel no.1 ke no.3 dan no.2 ke no.6 pada urutan straight atau lihat gambar susunan kabel UTP crossover yang ada diatas.


selamat mencoba dan semoga berhasil.......
